一體化預制泵站技術描述

一、產品介紹

地埋式一體化預制污水提升泵站是藍賽自主研制的新型環保系列產品，具有體積小、效率高、智能化等特點。與傳統泵站相比土建工程量少、制造安裝周期短、投資可減少一半以上。安裝方便、質量可靠，是傳統混凝土污水提升泵站的替代品。

二、一體化預制泵站應用范圍

1.生活小區或農村社區污水的收集與輸送

2.城鎮污水處理廠污水的收集與輸送

3.城區低洼地區雨水的收集與輸送

4.市政污水管網的建設與改造

5.老泵站的改造與擴建

6.湖泊的水體循環

三、預制泵站特點

1、按需定制

每一套預制泵站都是根據客戶提供的數據設計，以保證泵站的運行工況滿足使用要求。

2、新型材質

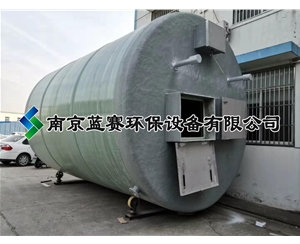

預制泵站筒體結構由纖維纏繞玻璃鋼（GRP）制成，電腦控制連續纏繞成型，確保厚度均勻并達到設計要求，質量穩定優良。

3、配件標準

所有配件都在工廠內預制完成，包括壓力管路、檢修平臺、進出水管等，出廠前進行測試保證配件的質量可靠。

4、高度集成

 預制泵站作為一體化設備，成套提供：泵站筒體、壓力管道、檢修平臺、檢修爬梯、格柵裝置、耦合系統、通風裝置、防滑井蓋等。

5、一體化預制泵站外形美觀

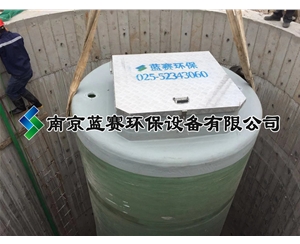

預制泵站全部埋于地下，地面只留有檢修孔和控制箱，也可選配景觀式管理房置于地上，與周圍環境相協調。

6、成本節約

泵站為成套供應，所有內部安裝調試工作在工廠內完成，現場只需將泵站整體安裝，極大地減少了土建施工周期和工程成本，降低了業主的整體投資。

7、使用壽命

泵站筒體材質為玻璃鋼材質，內部配件使用SUS304材質，無需維護保養，正常使用壽命可達20年以上。

8、檢修方便

水泵和格柵全部配有導軌，檢修時可以快速的拆除和安裝。

9、功能擴展

預制泵站可與企業的一體化污水處理設備配套使用，構建完整的污水處理與回用系統。

四、零部件說明及材質

1、防滑頂蓋采用花紋鋁合金鋼板制成，加裝防盜安全鎖和加氣壓彈簧，便于輕松打開。

2、泵站上蓋采用玻璃鋼制成，帶安全格柵、通風排氣管和扶手。

3、玻璃鋼筒體

采用復合纏繞玻璃纖維玻璃鋼筒體，計算機控制纏繞工藝，確保厚度均勻并達到設計要求。質量穩定優良，出廠前進行100%防滲漏試驗，確保無泄漏。剛度達到10000牛頓/米，軸向拉伸強度達到200mpa。

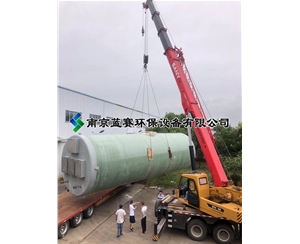

4、筒體外安裝預制鋼制吊耳，易于吊裝。

5、壓力管路。采用不銹鋼304。所有管路在出廠前均通過壓力測試，以防泄漏。

6、壓力傳感器采用靜壓式壓力傳感器，配套304不銹鋼防護管和專用監測繼電器和遠程通訊系統，實現泵站液位自動控制運行。

7、泵站內置服務平臺，為方便關閉閥門。

8、閘閥采用國內產品。

9、關鍵部件粉碎型格柵和水泵均為藍賽公司自己的產品，無需與外部工廠配套，質量有可靠，售后有保障。

10、所有連接附件、安裝用的緊固件、通風管均采用不銹鋼304。

五、配套水泵

泵站配套優質潛水污排泵。

1、水泵是技術先進，工藝結構合理、安全可靠的成熟產品，保證整機運行可靠、節能。

2、水泵整體機組在全自動運行情況下，無故障運行25000小時以上。整機使用壽命保證25年以上。水泵配套電機及其附件制造應符合國家和行業有關規范和標準，同時符合水泵有關配套要求。保證機組在長時間停機后，仍能保持優良的耐潮、耐壓性能，絕緣等級不下降，并能順利運行，電動機采取F級或以上級絕緣系統，防護等級：IP68，電動機的噪聲和震動符合國標。

3、水泵軸承的工作壽命超過100000小時，精度等級為E級。

4、機械密封是免維護的；機械密封的工作壽命超過20000小時。

5、水泵具有超溫、泄漏、軸溫、濕度等信號輸出功能。自動控制系統能及時接收并瞬間產生保護動作。

六、配套粉碎型格柵（可選提籃格柵）

1、功能

破碎機安裝于預制泵站進水口，可將水中固體、漂浮物等雜物經切割刀片破碎成直徑為6-10mm的小顆粒，大部分的污水和足夠小的顆粒直接通過轉鼓部分，與破碎后的小顆粒一起流到后續工藝。

2、工作原理

污水中的固體物質隨著污水進入轉鼓區，固體物質被旁邊的立式轉鼓格柵截留并輸送到切割室，被切割刀片粉碎成6-10mm的小顆粒，而大部分的污水和足夠小的顆粒直接通過轉鼓區，與破碎后的小顆粒一起流到后續工藝 。破碎型格柵全部的構件設計能保證其滿足24小時的連續運轉，并且在惡劣的環境下使用。

3、構成

含破碎機主機、驅動和減速裝置、安裝軌道及支架。安裝支架和導軌材料均為不銹鋼304。

3.1電機性能指標

電機采用干濕兩用電機，暴露在空氣中電機可長期正常使用，在淹沒在水下時也可長期正常使用，防護等級IP68,絕緣值F級以上。有電機超溫、泄漏、防堵轉等多重保護。減速器與電機直聯，具有較大的減震能力，并適應于污水及污水所散發腐蝕性氣體的惡劣環境。

3.2、粉碎格柵主機

3.2.1粉碎格柵為單一機體，非兩個或多個設備的組合體。粉碎格柵機包括：切割刀片、墊片、軸、轉鼓、軸承和密封圈、上機殼、下機殼、減速機和馬達。

3.2.2粉碎格柵采用單電機帶動變速箱，粉碎機部分和過水轉鼓部分擁有同一動力裝置。

3.2.3粉碎格柵為雙軸差速轉動，電機能在干/濕條件下連續運行。切割刀片和隔圈是單片分離的，可單片更換。

3.2.4雙軸設計是由兩組獨立的切割刀片（含隔圈）安裝在兩個平行的軸上，交替重疊，實現螺旋形的切割。驅動軸和從動軸上的刀片直徑一致，且雙軸上的刀片與隔圈間的間隙為2-4mm。

3.2.5過水轉鼓部分是由水平方向設置的直徑為8mm的圓型的不銹鋼圈疊加組成，轉鼓捕捉到的固體顆粒物通過轉鼓回轉導入破碎區域。

3.2.6獨立的切割刀片和墊片，切割刀片和墊片采用4130熱處理合金鋼，切割刀片為11齒（專利號：ZL201220388710.2）。

3.2.7粉碎格柵的驅動軸和從動軸由4140熱處理六角合金鋼制成，當破碎區域的軸長超過1000mm時沿軸方向每500mm設一道支撐，以增加粉碎效果和保護軸承及機封（專利號：ZL201220388691.3）。軸承和機械密封被設在一個一體化密封裝置中，（實用新型專利號：ZL201220388695.1，發明專利號：ZL201210279858.7），有效延長了機械密封和軸承的壽命。

3.2.8過水轉鼓

a過水轉鼓是由8mm不銹鋼圓形圈水平疊加組成，其強度遠好于豎條式轉鼓格柵，上下圈間的間隙為10mm。材質為不銹鋼304。

b.格柵的軸由4140熱處理六角合金鋼制成。

七、供貨范圍

所提供的一體化智能預制泵站，泵站主體由井筒、潛污泵、自清潔底座、粉碎格柵、管道、閘閥、壓力傳感器、控制系統和通風系統等部件組成，在工廠內預先裝配好，并提供運輸、安裝指導、調試和售后服務。
